電網模擬器介紹
山大華天HTPGS系列電網模擬裝置是一種模擬電網輸出的交流電源，可以實現三相獨立分調，模擬背景諧波、低電壓穿越、電壓暫降、變頻調壓和線纜阻抗特性的綜合性電網模擬裝置。
電網模擬裝置是采用背靠背功率單元，運用IGBT功率模塊作為整流與逆變核心的拓撲結構，可編程、自動運行的串聯低壓線路模擬器，可靠性高，能夠模擬電網電壓、電網頻率、電壓不平衡等眾多電網參數的變化，滿足無功補償裝置、無源電力濾波器、有源電力濾波器、光伏逆變器、風電逆變器等電力行業設備的保護檢測、功能檢測、性能檢測等。電網模擬裝置同時能夠阻斷被測試設備及模擬負載對電網的影響。
電網模擬器工作原理
電網模擬裝置基于隔離式PWM整流和PWM逆變的兩級變換架構，通過擴展功率模塊的級聯數來擴大電網模擬裝置容量，串聯在電網和測試設備之間，產生線電壓最高480V以下的任意電壓信號疊加到線路中，通過參數設定，精確控制輸出電壓幅值、相位、諧波、頻率使輸出模擬電壓滿足試驗要求；裝置可模擬線路阻抗，其電源特性不受負載特性影響。

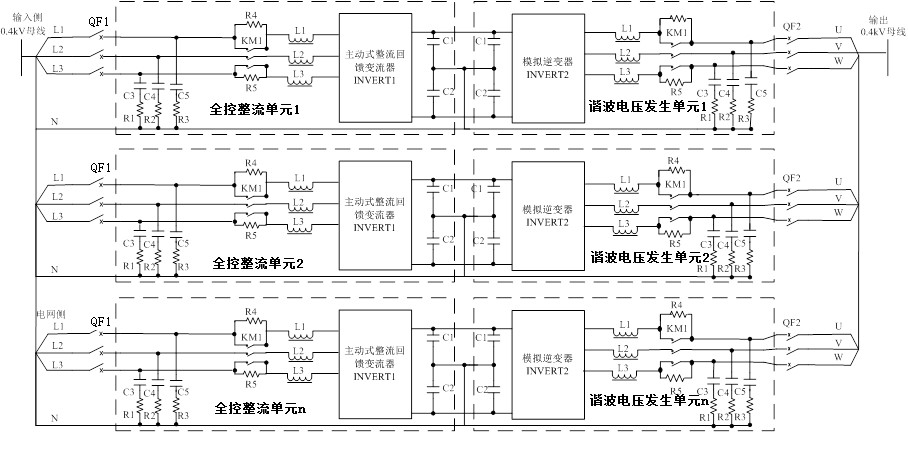

電網模擬裝置主回路原理圖
裝置輸入、輸出側都由L、R、C構成開關紋波濾波器，消除開關紋波。KM1為輸入緩沖接觸器，減輕上電時電網電壓對直流母線電容器的沖擊。
電網模擬器應用場景
· 檢驗、試驗機構用于電網背景諧波模擬、線纜阻抗模擬等。
· 設備檢驗院所各種電能質量設備動態檢測及光伏逆變器、風電逆變器測試。
· 電能質量設備制造企業、光伏、風電逆變器制造企業用于企業內部產品測試。
· 電氣設備測試電源。
電網模擬器功能特點
· 多功率單元并聯冗余，按需啟動，容量在線可調，單元模塊故障不影響系統運行；
· 三相電壓相位及幅值獨立可調，通過控制界面進行參數設定，可連續調節電壓幅值、相位，實現電壓漸變，步階功能，可實現不同電壓、頻率、時間的設定， 并可連續循環測試；
· 進行0~480V電壓的暫降、驟升及相位躍變模擬；
· 可模擬電網的三相電壓不平衡；
· 可模擬各種低電壓及高電壓穿越特性；
· 可模擬阻性、感性及阻感性阻抗，通過控制界面方便輸入各種線路規格及長度即可進行阻抗模擬；
· 10~400Hz寬范圍頻率輸出（低于45Hz時需保證變壓器不飽和），步距0.01Hz，實現頻率漸變，步階功能；
· 可編程2~50次任意諧波（含實驗室常見諧波及非典型性諧波），諧波范圍分別可調；
· 模擬頻率0.5Hz~25Hz的方波或正弦波波動，最大波動幅值400V；
· 可做過/欠壓，過/欠頻實驗；
· 常用調試參數(電壓V、頻率F、阻抗、典型諧波)存儲記憶功能，方便調用；
· 對100%減載加載，反應時間在2mS以內，過載能力強，能承受額定電流的1.2倍瞬間電流；
· 10英寸觸摸屏顯示，數字化控制，人性化設計，參數設置方便；
· 具有RS232、RS485可供選擇的通訊接口，采用標準MODBUS通信協議；
· 電網隔離，防止高頻注入影響電網。
電網模擬器優勢
· 變流器：電網模擬裝置采用模塊化一對一的隔離式PWM整流和PWM逆變，整流單元和逆變單元完全獨立，可以實現能量的雙向流動，不僅可以給負載提供模擬電源，同時可以實現能量回饋電網；多模塊并聯的方式，便于擴容；模塊之間采用光纖驅動，通訊速度快，抗干擾能力強。裝置內置了濾波回路，設備工作時可以有效消除電網和電網模擬裝置之間的傳導干擾。
· 控制器單元：控制單元采用多個32位DSP數字信號處理器作為主控元件，運行速度快、控制功能強。主DSP接收人機界面的設定要求，合成要求的輸出電流指令，通過通訊傳給從DSP，主DSP同時進行整機的邏輯控制，保證設備安全運行；從DSP接收指令信號，與輸出電壓的瞬時值進行比較，根據誤差信號，及時調整逆變器PWM脈沖寬度，從而精確調整輸出電壓，從DSP同時進行高速的保護邏輯，保護變流器。
· 人機界面：采用10英寸液晶大觸摸屏作為監測界面，可以顯示設備的全部參數及工作狀態；同時顯示設備的工作電壓、電流波形、保護功能、歷史事件記錄等。在顯示屏上可以對設備參數進行設定，并控制設備的工作狀態。
· 遠程監控平臺：設備配置高速RS485接口，采用標準MODBUS RTU通訊協議，通過上位機可以遠程實現本地人機界面的全部功能。
電網模擬器模擬線纜

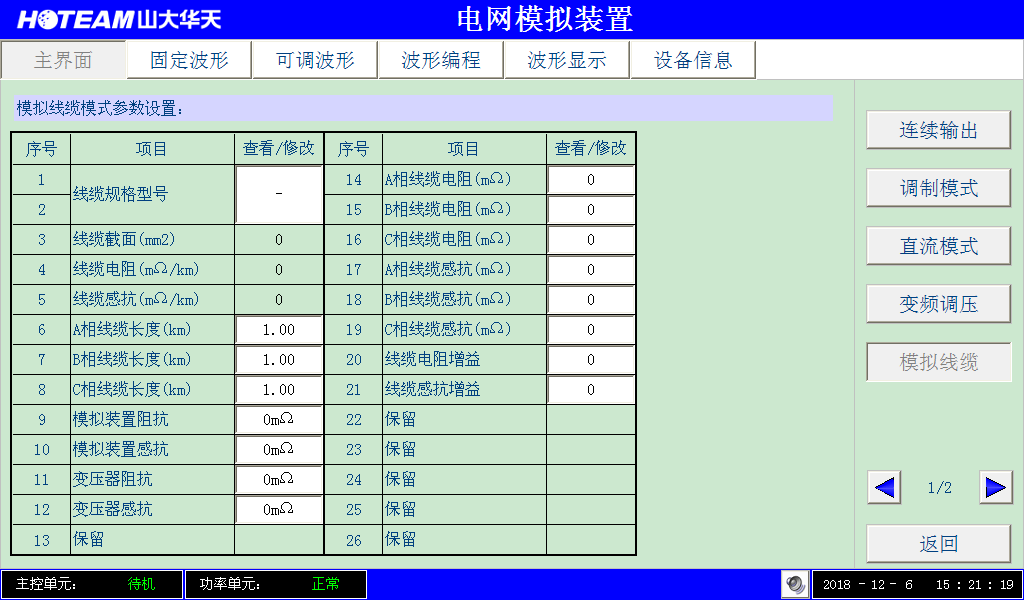

模擬線纜設置界面

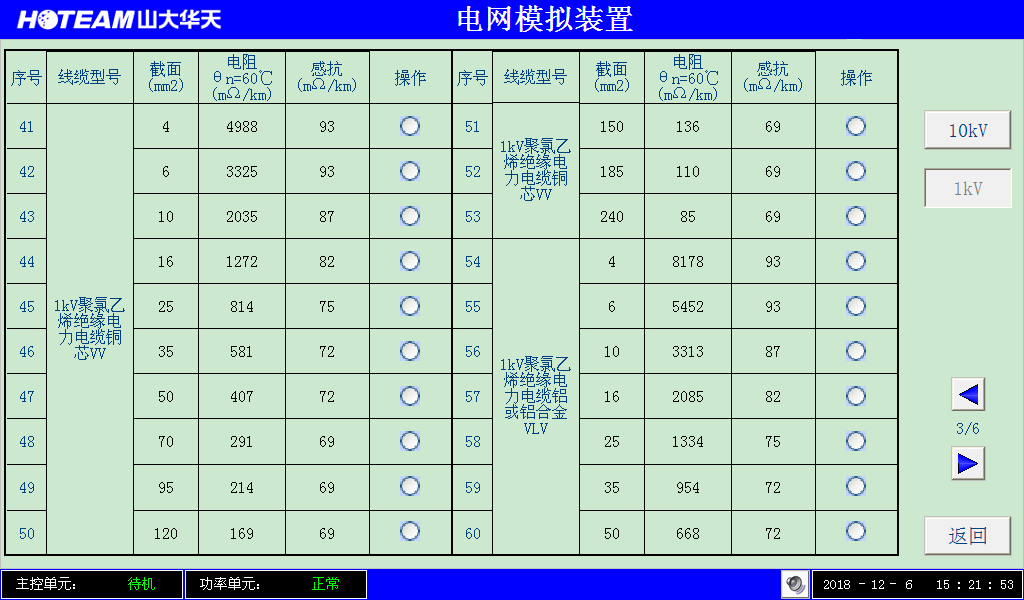

內置電纜庫

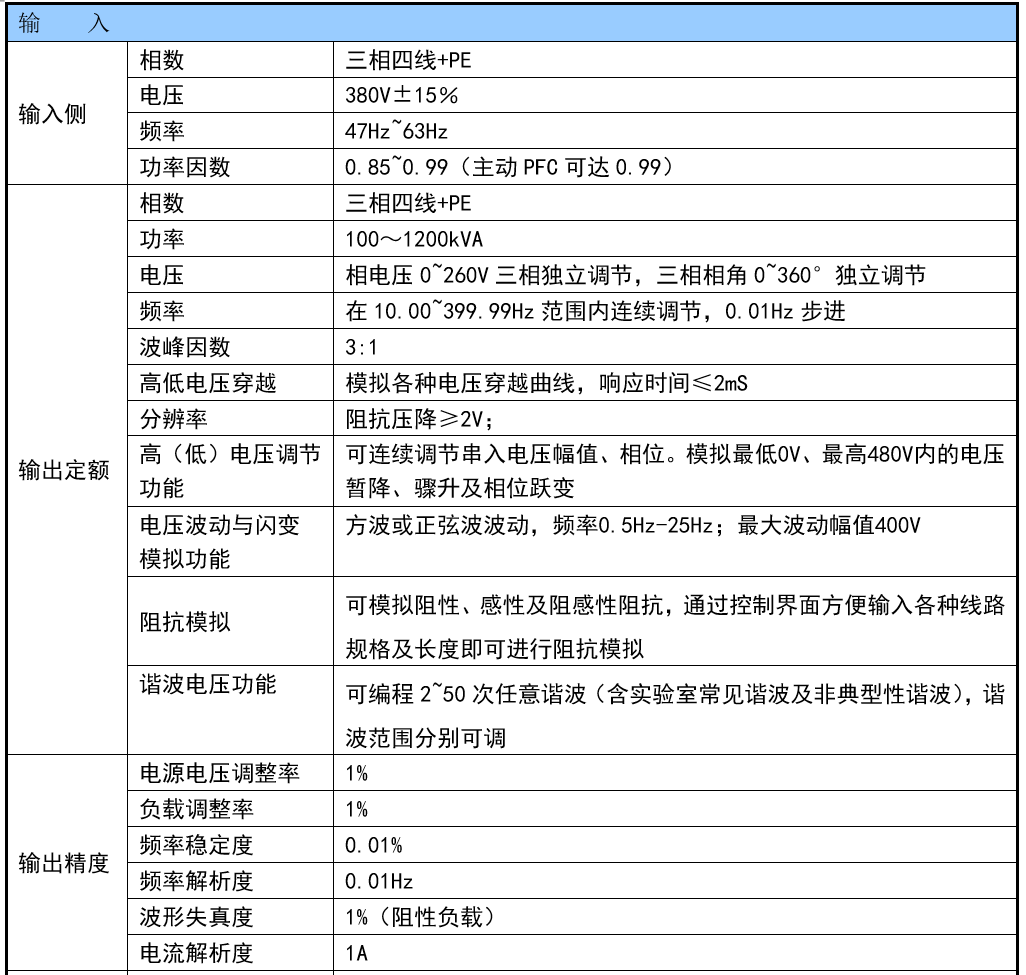

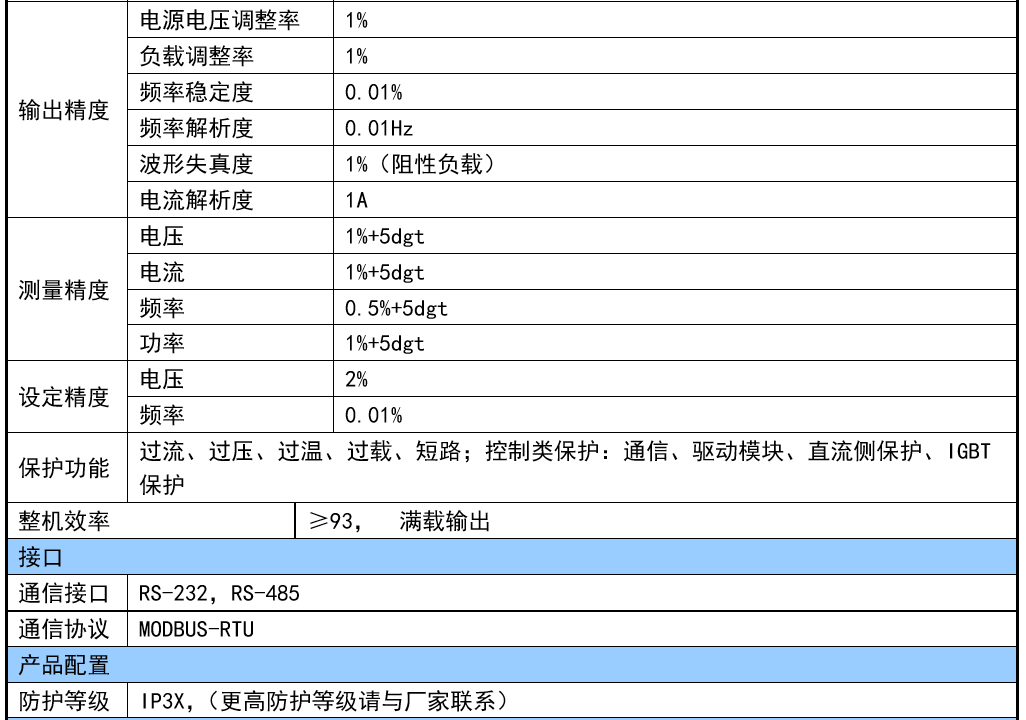

電網模擬器技術參數
